Ghost electric gear

  • Porteur du projet : Anthony Pillette - reso-nance numérique
  • Fichiers utiles : mettre un lien vers un code ou un fichier

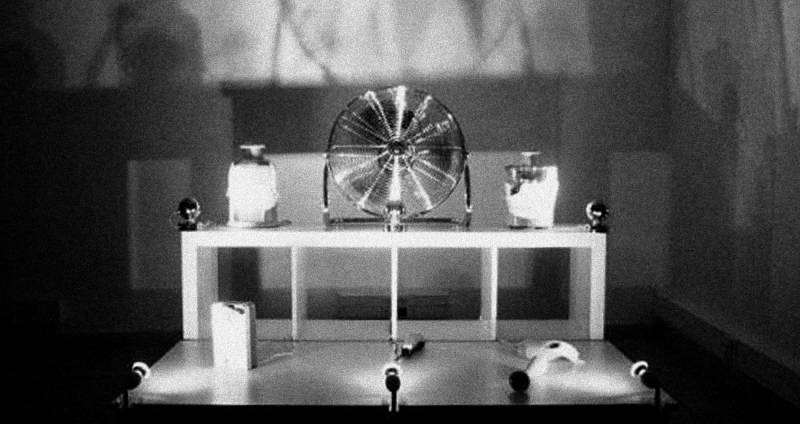

L'installation Ghost electric gears présente des appareils électroménager soumis a des impulsions électriques, les allumants pour créer une séquence musicale. Tels des automates, ventilateurs, robot mixeur, lampes et autres appareils s'animent indépendamment de la volonté d'un être humain qui les actionnerai. Une séquence musicale se crée donnant naissance à un ballet électroménager à la gloire de la consommation.

On contrôlera avec un ordinateur et PureData les séquences de jeu.

  • Festival Gamerz (Aix en provence) – 2010
  • Fêtes des 01 – Labomédia (Orléans) / avec Chimeres Orchestra (beta) – 2011
  • La Valette festival – 2012 (en concert avec Hrloxx)
  • L’embobinneuse (Marseille) – 2012 (en concert avec Hrloxx)
  • Plateforme C – SummerLab – Ping (Nantes) – 2013 (en concert avec Hrloxx)
  • Collège Henri Matisse – St Maximin – 2015 (résidence atelier et performance avec Apacitron et Stéphane Cousot (vidéo))
  • Printemps de Bourges – 2017

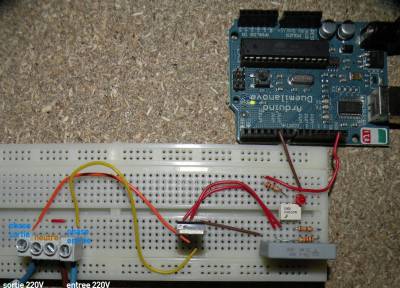

Puredata commande les sortie de la carte Arduino, celle ci délivre du 5V allumé et 0V éteinte… Le circuit permet de “fermer” le circuit 220v avec ce contrôle 5V. Bien sur le circuit en 5V (arduino, led) est isolé du circuit 220V (isolé ici grâce à un Optotriac).

Les composants :

  • 3537 MOC3041 OPTOTRIAC 5300VDC RH 1 par circuit
  • 2709 BTA08-600B TRIAC 8A/600V RH 1 par circuit
  • 04800 MKS220N-400 CONDENSATEUR 400V RH 1 par circuit
  • 3010 LED3RL LOT DE 10 LEDS 3MM ROUGES 1 pour 10 circuit
  • 04024 RES5%.100R 10 RES. CARBONE 1/4-5% RH 1 pour 10 circuit
  • 04027 RES5%.180R 10 RES. CARBONE 1/4-5% RH 1 pour 10 circuit
  • 04037 RES.5%.1K2 10 RES. CARBONE 1/4-5% RH 1 pour 10 circuit
  • 08094 CUU5/36 BARRETTE 36 BORNIERS 36/4= 9 circuit
  • 48354 ACF2B FICHE SECTEUR FEM. NOIRE 1 par circuit
  • 48350 ACM2 FICHE SECTEUR MALE NOIRE 1 pour l'ensemble
  • 08000 MH100 CONNEC. HE-14 1×36 PTS RH 36/2= 18 circuit
  • 08006 FH100/36 Connecteur femelle HE10 idem
  • 11345 PG7B PRESSE ETOUPES RH 1 par circuit
  • 12475 BCS050/3 BAKELITE 100×50 3 PAST. 1 pour 3 circuit
  • Ordinateur et carte Arduino …
